400+對磁極的完整解決方案，滿足您的多樣化需求

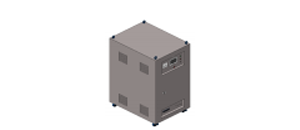

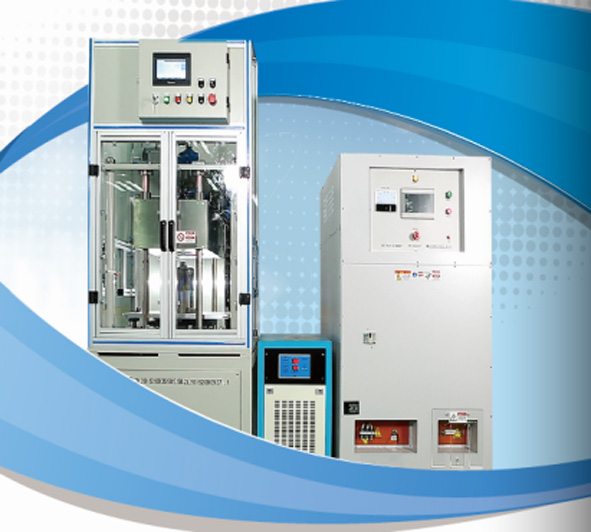

充磁臺、磁通計、充磁線圈，檢測線圈部分集成于充磁臺，形成充磁定位于一體 ，充磁電源給充磁臺提供充磁能量，冷水機用于充磁時給充磁線圈進行冷卻降溫。
該充磁臺采用獨立磁通檢測裝置準確檢測產品磁通，設備操作簡單，運行穩定，大大提高生產效率及良率，并大幅壓縮了作業成本。

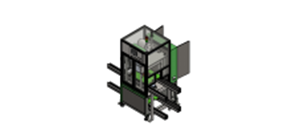

工裝頂升定位機構、工件頂升定位機構、下壓找位裝置、充磁升降模組、磁通獨立檢測機構、安全防護裝置、邏輯控制系統、人機界面交互等8大部分組成。

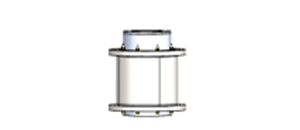

主要由充磁夾具、充磁定位機械機構等主要器件構成，并附有溫控傳感器，過熱報警功能，內部采用日本進口線材及絕緣材料，高導磁率硅鋼片，保證充磁性能達到最佳效果，充磁能耗降到最低達 到節能效果。
該裝置負責對工件的磁通進行測量，磁通是一個面磁場強度的變化，磁通計主要依據測量線圈和可動檢測裝置構成的閉合回路中磁通Φ變化，有感應電流通過檢測裝置，促使測量線圈產生一定偏度， 而偏度與磁通成正比，從而得出磁通量，單位（Wb）。
流水線將工件運輸至充磁工作區域，工位檢測到工件到位后頂升機構頂升定位。PLC讀取磁通值進行判斷。充磁檢測結果OK，頂升機構將工裝板及工件放回線體流到下一工位，結果NG聲光報警提 示，人工干預操作，一個充磁周期結束。

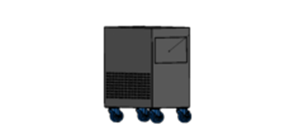

系統配備冷水機，充磁過程充磁線圈會產生熱量，需要冷卻降溫，冷水機給充磁系統提供可靠的冷水循環系統，系統自帶冷卻循環流量監控，水位監控，溫度監控，保證冷卻系統運行穩定 性，可靠性。外觀見充磁線圈示意。
經過觸摸屏顯示設備的運行結果，過程監控，充磁后的產品經過磁通檢測并把檢測結果顯示到界面，保存歷史記錄（根據觸摸屏功能而定）
該充磁臺采用獨立磁通檢測裝置準確檢測產品磁通，設備操作簡單，運行穩定，大大提高生產效率及良率，并大幅壓縮了作業成本。
耗電量少，效率高放電波形穩定，可長時間持續使用
系統采用自動控制方式提供預留端口，便于升級改造
提供多重保護和報警輸出保證系統安全
操作簡單，故障一鍵復位觸摸屏精準監控
實時生產監控良品與不良品做實時計數并報警提示
提供以太網接口可將數據上傳到監控主機
內置數字式磁通計
